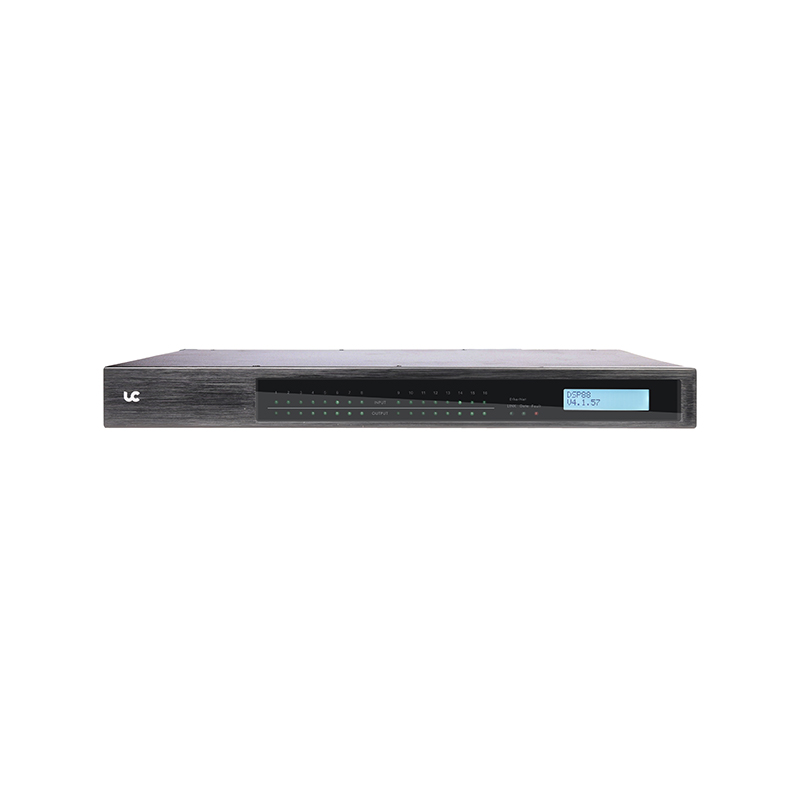

Dsp88 8进8出媒体矩阵

产品描述：

● 高性能浮点DSP处理芯片；
● 8通道平衡输入音频通道
● 所有输入通道支持MIClINK输入
● 所有输入通道支持48V幻象供电
● 8个平衡音频输出通道
● 支持ipad控制PC架构的软件操作平台；
● 所有输入输出通道音量电平值支持锁定功能；
● 每个通道独立的自适应反馈抑制器
● 8通道自动混音
● ADC CS5368 114dB动态
● AC CS4385 114dB动态
● 输入每通道：前级放大、噪声门、压缩器、16段参量均衡、延时器、自动混音台
● 输出每通道： 16段参量均衡、分频器、高低通滤波器、限幅器、延时器
● 内置信号发生器：正弦波信号、粉红噪声、白噪声、
● 前面板1602显示屏显示IP地址、当前预设
● 开放RS- 232、TCP/ I P协议实现第三方控制
● 有摄像跟踪代码输出，便于通过第三方中控实现摄像联动功能
● 支持32组场景预设功能，可通过TCP/IP、RS-232协议调用

技术参数：
DSP频率、处理能力 ADI ADSP-21489 400Mhz，400MIPS/2200 MFLOP
核心算法 矩阵混音、自动混音
选配：回声消除
采样频率/量化 48 kHz，24Bi t ADC，24Bi t DAC
频率响应 20 Hz – 20 kHz, + /- 0. 2 dB
动态范围 114 dB，ADC, DAC
总谐波失真 <0. 0035%；1kHz@+4dBu
<0. 005%；20Hz～20kHz@+4dBu
DSP频率、处理能力 400Mhz，400MIPS,2200 MFLOP
采样频率/量化 48 kHz，24Bi t ADC，24Bi t DAC
音频输入 8路平衡输入，凤凰插头
默认输入、输出电平 +0 dBu
话筒前置放大增益0－40dB模拟增益，12dB数字增益
最大输入电平 +18dBu
输入阻抗 >5kΩ平衡，>3kΩ非平衡
输出阻抗 600Ω
共模抑制比(CMRR) >70dB@1kHz
前置放大等效输入噪声(EI N) <-125 dBu, 2 2Hz-22kHz
本底噪声 -92dBu（无记权）
幻象电源 +48 VDC
音频输出 8路平衡线路电平，凤凰插头
标称输出电平 0 dBu线路电平
输出阻抗 600 Ω平衡
信道间串扰 >-80 dB @ 1 kHz, 典 型
设备尺寸WxDxH 1U，480 mm x 250mm x 44mm
电源 100～240VA，50/60 Hz，75W
工作环境 最大环境操作温度40°C
