1.1 产品概述
YM-X5 Max 集视频处理、视频拼接于一体专业级视频拼接处理器，机箱高度5U符合19英寸标准机架式安装要求；
整机规模支持40路输入接口、12路输出接口；设备前面板内置7英寸触摸屏；
基于性能强劲的 FPGA 硬件架构 ，还搭配着稳定安全的软件系统 ，单台设备总线带宽4160Gbps，实现超高清画质展示；可被广泛应用于大型活动、会展中心、体育场馆、舞台演出、国防安全、公安监控及商业展览等领域。
YM-X5 Max 采用模块化设计 ， 15 个板卡插槽支持 22 种板卡自由组合。 YM-X5 Max整机带载最高可达 1.3 亿像素 ，输入板卡可插入 10 张 ，输出板卡对应可插入 5 张。
YM-X5 Max 支持 HDMI1.3、HDMI1.4、HDMI2.0、DL-DVI、SL-DVI、DP1.1、DP1.2、HD-SDI、3G-SDI、12G-SDI、VGA、CVBS、YPbPr、IP（H.264、H.265）、RJ45（LED）、RJ45（LCD）、HD-BaseT、光纤、凤凰端子、Dante等类型音视频信号的输入、输出应用；还支持光纤、网口间备份及双电源备份，双4K超高清预监和回显，健康监测和邮件告警，轻松实现小间距LED 大屏、LCD 拼接屏和投影等应用。

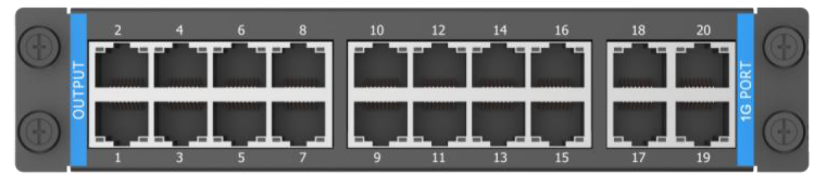

设备支持16网口+2光口发送卡、20网口发送卡、4光口二合一输出功能，单卡最大带载支持2080万像素;光口卡支持独立模式、复制模式和主备模式三种工作模式；支持直接对LED大屏亮度进行0-255级的精细调节；
设备支持8K视频采集，单张输入板卡支持HDMI2.1、DP1.4视频接口，分辨率支持8192×2160@60Hz/4096×2160@120Hz并向下兼容；
单张输出卡16个图层输出，跨接口不减图层，支持图像任意开窗、叠加、漫游、无极缩放；支持图层参数设置、图层翻转、图层锁定、图层冻结等；
设备支持输入板卡、输出板卡等业务类板卡热插拔功能，支持数据记忆应用，在更换板卡后无需重新配置即可恢复原始数据，输入板卡热插拔恢复时间<2s，输出板卡热插拔恢复时间<3s；
整机支持插入多张中控子卡，且支持多种不同的子卡规格可选；单卡支持COM、REALY、IR、I/O、CAN、USB、Ethernet类型控制接口，其中COM接口为可编程双向通讯接口，并可用于DMX512协议传输，USB接口支持连接蓝牙、ZigBee和WiFi无线控制模块；
设备支持多路信号源采集上屏，支持单卡8路HDMI1.3输入接口；
设备支持多路4K@60Hz信号输出能力，单卡支持2路HDMI2.0输出接口，可开4个4K@60Hz图层窗口，支持跨接口不减图层功能，并且每个接口支持同时输出不同信号源画面，单接口输出分辨率支持4096×2160@60Hz；
支持音频输入输出功能，可实现对于伴随音频的接入、3.5mm接口音频输入、传输、处理及解嵌输出；支持1卡4路HDMI+4路3.5mm音频输入板卡、1卡4路凤凰端子音频输入+4路凤凰端子音频输出板卡等多种音频接口类型选择，其中凤凰端子板卡可设定为单声道或双声道输入输出模式;支持大屏音量调整，调整范围0%-100%；
输出支持90度倍数旋转和水平、垂直镜像功能，无需依靠显卡和软件的特殊设置，满足横拼和竖拼混合拼接、大小屏拼接、不规则拼接组合等，满足点对点显示的创意拼接场景，画面无拉伸变形；
支持3D立体显示功能，实现沉浸式展示，支持XR场景控制应用；
设备支持全链路备份功能，可基于设备板卡、接口等实现主备的无感切换，支持LED二合一拼接发送卡间备份；
支持预编一键发布模式，实现后台管控与前端实时展示的编播分离，隐藏操作过程，实现安全切换；
支持输入视频信号管理，具备名称更改、字幕叠加、台标叠加、图像截取、输入信号分组等应用功能；
系统采用B/S架构设计，支持电脑、移动平板、手机、触控一体机等控制端对设备进行灵活管控，Web端控制界面可实现输入源预监和输出回显，同时搭配高效易用的 UI 设计 ，为您带来流畅的人机交互体验。
1.2 产品外观

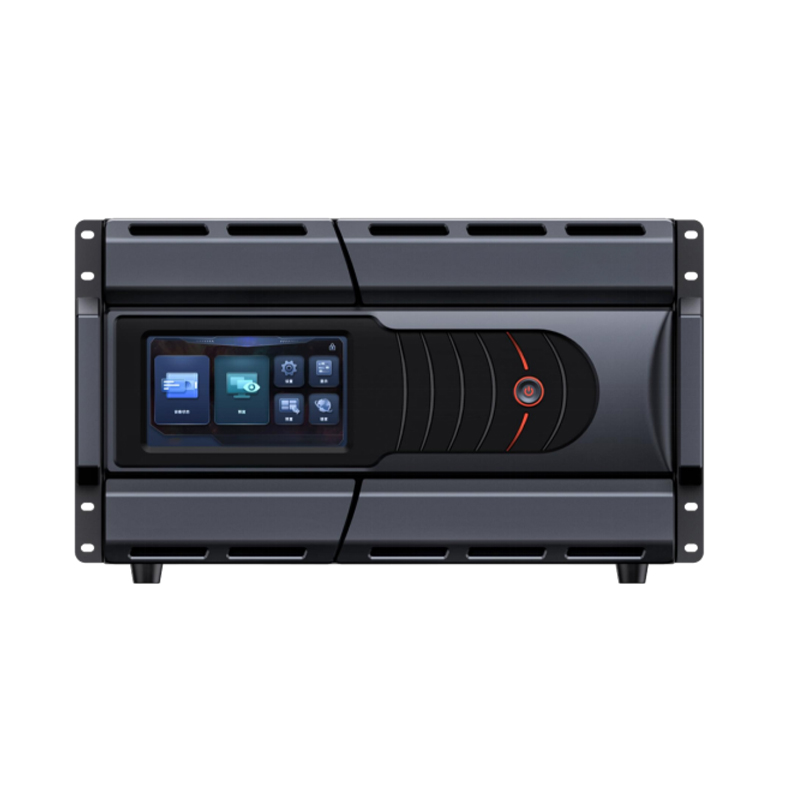

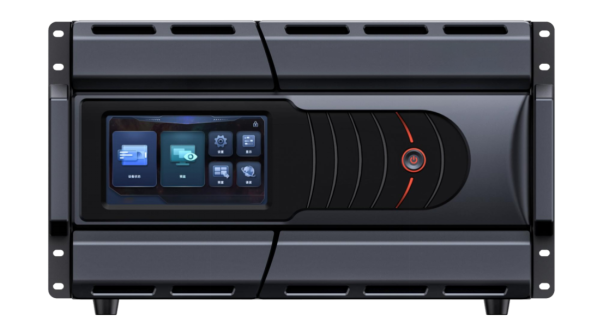

前面板
|
名称 |
简介 |
|
触摸屏 |
用于显示设备当前的状态 ， 以及设置参数、操作设备。 |
|
电源开关 |
设备电源开关。 |

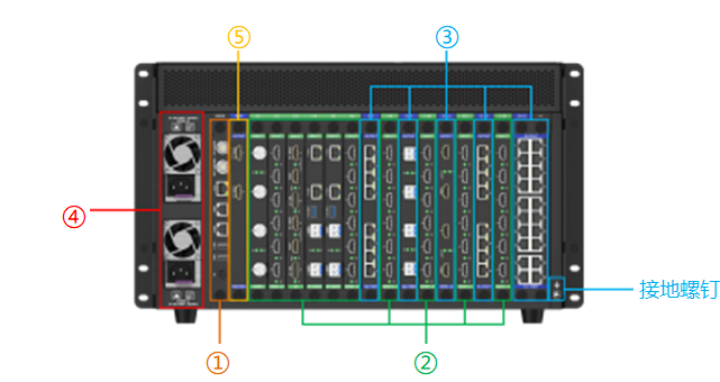

后面板
|
序号 |
名称 |
简介 |
|
1 |
主板 |
GENLOCK IN ，GENLOCK LOOP 接口 ，千兆以太网控制网口， RS-232 串口 ， USB 2.0 接口×2 ，3D 接口 |
|
2 |
输入板卡 |
支持 14 种类型输入板卡 ，其中 I-1~ I-6 所有卡槽、 以及 I-8、 I-10、 I-12、 I-14 均可使用输入板卡 |
|
3 |
输出板卡 |
支持 8 种类型输出板卡 ，其中 O-7、O-9、O-11、 O-13、O-15均可使用输出板卡 |
|
4 |
电源 |
AC 100-240V ，50/60Hz ，支持双电源(备份电源选配) |
|
5 |
预监回显卡 |
2 路 HDMI 2.0 接口可外接显示器实现预监回显 |
02 功能简介
模块化设计 子板灵活搭配
- 支持 22 种输入输出板卡，输入板卡可插入10张 ，输出板卡可插入5张 ，所有板卡支持热拔插；
- 输入输出接口类型：HDMI1.3、HDMI1.4、HDMI2.0、DL-DVI、SL-DVI、DP1.1、DP1.2、HD-SDI、3G-SDI、12G-SDI、VGA、CVBS、YPbPr、IP（H.264、H.265）、RJ45（LED）、RJ45（LCD）、HD-BaseT、光纤、凤凰端子、Dante等。
- 支持实时监控所有板卡的状态信息。
- 输入和输出支持帧率范围为 23.98~240Hz。
- 3 种 LED 屏幕解决方案：
Ø 10G 光纤输出 ，单板最大带载 2600 万像素 ，整机最大带载 1.30 亿像素。
Ø 5G 网口输出 ，单板最大带载 2360 万像素 ，整机最大带载 1.18 亿像素。
Ø 1G 网口输出 ，单板最大带载 1300 万像素 ，整机最大带载 6500 万像素。
多类型屏幕管理
- 屏幕分组管理，可分别管理多达 5 组LED 或 LCD 屏幕。
- 每组屏幕支持任意分辨率。
- 屏幕间可单独管理图层元素、色彩管理、预置场景及帧率等参数。
- 屏幕内拼接同步 ，无撕裂、无延迟、无丢帧。
- 同一屏幕内支持 10G 光纤和 1G 网口共同使用
- 支持 LED 屏幕高级修缝。
- 支持 LCD 屏幕边缘补偿。
4K HDR 超高画质显示
- 真 4K：4096×2160@60Hz。
- HDR:支持 HDR10 ，符合 SMPTE ST 2086/2084 标准。
- 支持 HLG。
- 高色深：8bit、10bit。
- 帧率最高可达 240Hz。
强大的视频处理能力
- 多图层显示：
- 整机支持 80 个 2K 图层或 20 个 4K 图层。
- 单子板支持 16 个 2K 图层或 4 个 4K 图层
- 支持输入源缩放和裁剪。
- 支持图层漫游和自由拼接。
- 支持自动倍频和手动倍频。
- 支持淡入淡出。
- 支持 3D 显示。
- 支持精确颜色管理。
- 支持多种颜色格式：
- RGB、YCbCr444、YCbCr422、YCbCr420。
- 支持分别按输入源、输出接口及屏幕进行色彩管理：
- 色彩管理包括亮度、色温、饱和度、色调、对比度、亮度补偿及 RGB 调整。
强大的视频处理能力
- 支持 BKG 功能 ，满足超高清素材 ，不占用图层资源 ，宽度和高度最高可达32768 像素。
- 支持 OSD 功能 ，内容包含图片和文字：
- 支持滚动图片和文字显示功能。
- 支持透明叠加。
- 支持自定义方向、速度和样式。
- 支持输入源台标功能 ，内容包含图片和文字。
- 支持高级测试模式 ，内置多达 15 种测试模式 ，可显示任意颜色。
稳定安全
- Web 控制 ，兼容多平台 ，支持多用户同时协作。
- 支持屏幕管理、输入配置、拼接设置及设备管理。
- 支持配置屏幕连接关系、发送屏幕参数及高级修缝。
- 支持移动端 APP 麒麟可视化智控平台控制。
- 易用性人机交互 ，支持操作指引。
- 支持最多 10000 个预置场景 ，可实时调用或定时轮巡。
全方位预监回显
- 2 路 HDMI 2.0 监视接口 ，同时实现 4K 超高清预监和回显。
- 软件预监 ，1 根网线可同时支持控制设备和预监回显。
- 前面板搭载高清液晶屏 ，无需外接设备即可实现输入预监和输出回显。
03 板卡规格
14 种可选输入子板 ，可按需灵活配置：
|
输入子板名称 |
输入子板型号 |
|
2 路 HDMI 2.0+2 路 DP 1.2 输入板 |
IN_2HDMI2.0_2DP1.2 |
|
1 路 HDMI 2.0+1 路 DP 1.2 输入板 |
IN_1HDMI2.0_1DP1.2 |
|
2 路 12G-SDI 输入板 |
IN_2×12GSDI |
|
1 路 12G-SDI 输入板 |
IN_1×12GSDI |
|
2 路 IP 输入板 |
IN_2IP |
|
4 路 3G-SDI 输入板 |
IN_4×3GSDI |
|
4 路 HDMI 1.3 输入板 |
IN_4HDMI13 |
|
6 路 HDMI1.3 输入板 |
IN_6HDMI13 |
|
4 路 DVI 输入板 |
IN_4DVI |
|
中控板 |
IN_CENTRAL_CTRL |
|
4 路 AUDIO 输入板 |
IN_4AUDIO |
|
2 路 VGA+2 路 CVBS 输入板 |
IN_2VGA_2CVBS |
|
4 路 VGA 输入板 |
IN_4VGA |
|
4 路 CVBS 输入板 |
IN_4CVBS |
|
名称：U_1 路 HDMI 2.0_ 1 路 DP 1.2 输入板 |
型号：IN_1HDMI2.0_1DP1.2 |
|
|
说明 |
1组4K输入接口，每组有1路HDMI2.0输入和LOOP接口 ， 1路DP1.2输入接口 ，每组输入HDMI2.0和DP1.2能同时接入 ，但只有一路能显示 ， HDMI 和DP 二选一。 Ø 1×HDMI 2.0 兼容 HDMI 1.4 和 HDMI 1.3 标准。 接口最大像素时钟频率为600MHz ， 最大支持4096 × 2160@60Hz/8192 × 1080@60Hz 视频输入。 支持通过 EDID 设置自定义分辨率。 -最大宽度 4096(4096×2160@60Hz)。 -最大高度 4095(2160×4095@60Hz)。 视频输入极限宽度为 8192（强推） ，极限高度为 8188（强推）。 支持 8/10/12bit 视频输入。 支持 23.98~240Hz 输入。 支持 HDR10 ， HLG。 支持颜色格式 RGB、YCbCr444、YCbCr422、YCbCr420。 支持 HDCP2.2、 HDCP1.4。 支持伴随音频输入。 不支持隔行信号输入。 1×HDMI 2.0_LOOP 1路 HDMI 2.0 环路输出接口。 Ø 1×DP 1.2 兼容 DP 1. 1 标准。 接 口最 大像 素时 钟频 率为 600MHz ， 最大 支持 4096 × 2160@60Hz/8192 × 1080@60Hz 视频输入。 支持通过 EDID/DisplayID 设置自定义分辨率。 - 最大宽度 8192(8192×1080@60Hz)。 - 最大高度 8092(1024×8092@60Hz)。 视频输入极限宽度为 8192 ，极限高度为 8092。 支持 8/10bit 视频输入。 支持 23.98~240Hz 输入。 支持 HDR10 ， HLG。 支持颜色格式 RGB、YCbCr444、YCbCr422。 支持 HDCP2.2、 HDCP1.4。 支持伴随音频输入。 不支持隔行信号输入。 接口指示灯说明 灭：供电未正常。 绿灯常亮：供电正常。 绿灯闪烁：输入源正常接入。 输入板规格 重量：480g 尺寸： 193mm×243.2mm×19.82mm 功率：20W |
|
