01 产品概述
YM5000-8K 旗舰级多媒体播控服务器，以高算力硬件基座筑牢 8K 超高清播放基底，可稳定实现 4 路 4K@60Hz 视频同步输出；依托一体化播控系统，支持多元素材兼容解码、多屏分域显示、非常规显示屏异形拼接组态，搭配多图层叠加、场景快速调取、无痕迹画面切换等核心能力。整机扩展性充裕、运行容错机制完善，凭借出色的综合性能，可充分满足专业视听展演、数字展厅行业多元化播控应用诉求。
02 产品特点
1、▲整机采用 4U 钢制机架机箱；设备运行噪音≤45dB (A)；出厂标配硬件：第十二代酷睿处理器、32G DDR5 4800 高频内存、B760 芯片组主板、250G 固态硬盘 + 1TB 固态硬盘双存储配置（可根据项目需求更换相应配置）。
2、▲搭载四路独立 DP 输出端口；每路接口可设定分辨率 5120×2880@60Hz，单端口最大输出宽度、最大输出高度均支持 8192 像素；本机四路接口可同步拼接显示，拼接整体分辨率可设为 7680*4320@60Hz；搭载显卡适配 HAP 编码硬解码，可单独硬解 1 路 8K@60fps 视频，或是同时硬解四路 4K@60fps 素材；视频播放画面顺畅，全程无卡顿、丢帧，播放最高帧率不低于 60Hz。
3、▲具备机箱实体按键一键开关机、软件远程一键开关机两种操控方式；机身配备 6 个及以上 USB 接口；音频端口配置：1 路 3.5mm 麦输入、1 路 3.5mm 线路音频输入、1 路 3.5mm 音频输出、2 路卡侬音频输出；预留 5 个 PCIE 3.0 扩展插槽，可供加装同步卡、采集卡、网卡等硬件；内置千兆电口，支持千兆局域网通信。
4、可对输出画面进行分割、重组与自由排布，各通道输出画面能够任意角度旋转，可满足各类异形显示屏的拼接施工使用需求。
5、加装同步卡之后，多台设备可实现帧同步同步播放，多机拼接画面完整无撕裂，画面整体延迟小于 1 帧；单台主控设备可管控 4 台以上从属设备；系统支持输出链路热冗余备份，主备设备画面时刻帧同步，切换期间不会出现卡顿、黑屏、频闪现象，支持一键调换主机与备机工作身份。
6、素材编辑界面与播出界面相互独立，支持离线预先编排预览，确认完成后一键推送素材正式播出；画面切换方式包含硬切、淡入淡出、黑屏渐变，可调用测试信号画面并管控输出状态；单台设备内多组相同素材可实现分组帧同步播放。
7、节目可执行播放、暂停、停止、音量调节操作；支持依托时间码精准控制播放进度；设有紧急插播功能，插播内容播放完毕后可接续原有节目继续播放；播放过程中支持素材快进、快退及音量调整；支持跨节目接续播放，切走节目再次返回时无需从头播放；多画面同步播放时统一依照主计时素材完成跳转；可复制主视觉节目点位参数至其他屏幕，扩展显示屏支持右键解锁管控；软件内置故障自动修复机制，异常后可自行恢复运行。
8、可借助可视化管控平台或是外接中控设备，远程编辑、管控播出画面；本地素材库可载入视频、图片、音频、PPT、Word、EXCEL、PDF、可执行程序、NDI 流媒体、字幕文件、采集画面、网页、网络流、播放合集等内容；配套云端素材管理模块，可从云端下载视频、图片、音频以及 Office、PDF 文档类素材。
9、可挂载多块声卡，最高可配置 8 声道音频输出，允许多份媒体文件各自独立声道发声，兼容杜比全景声解码回放。
10、系统可将视频素材加密为专属私有格式，仅可在授权设备输入正确密码且处于有效期内正常播放，授权时限到期后视频自动黑屏无法观看。
11、一台主控设备可统筹管控四台以上终端，统一完成节目编排与素材同步分发；可自动调取局域网内其他计算机共享素材入库管理并播放；依托 UV 校正算法完成画面自动几何校准，满足 CAVE 沉浸式空间项目的展示调试需求。
12、▲支持超大 8K 分辨率网页跨多屏流畅浏览运行，可远程反向操控网页界面，同时支持网页多标签页切换播放。

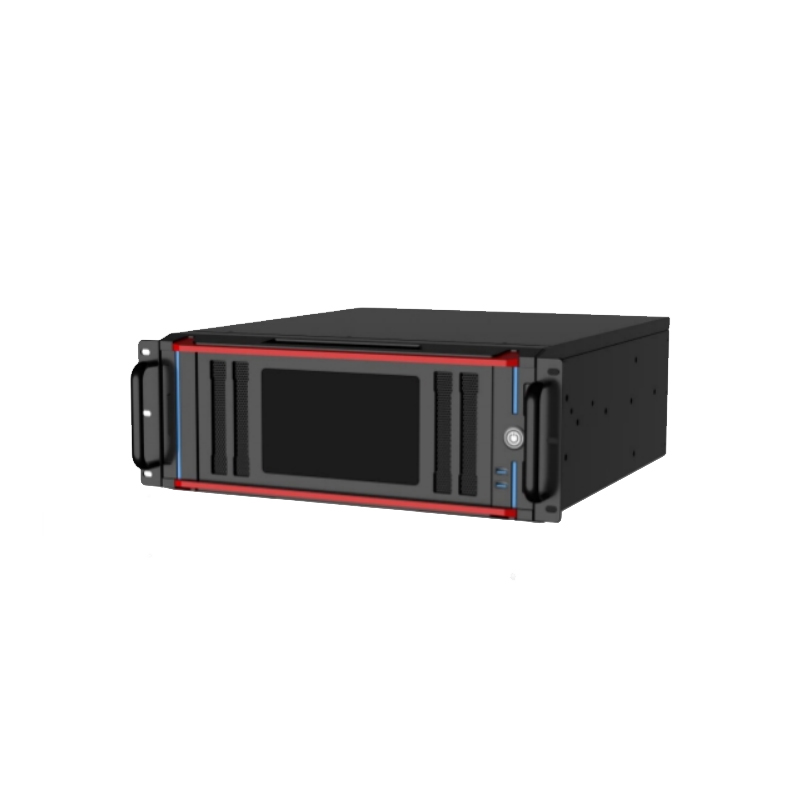

03 产品外观

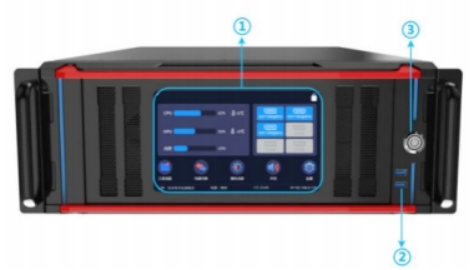

前面板
|
名称 |
功能 |
|
7 英寸触控液晶屏 |
显示系统运行信息，可操作设置部分功能（需开启播控软件） |
|
USB |
2 路 USB3.0 接口，外接键鼠、U 盘等设备 |
|
电源开关 |
开关设备电源 |

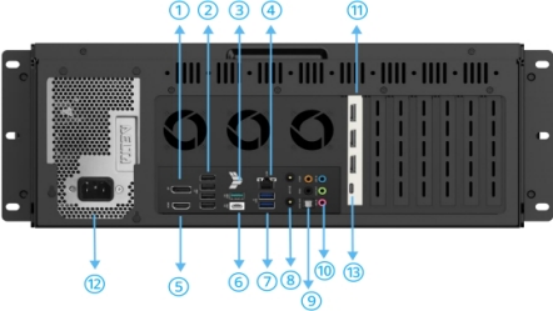

后面板
|
1 |
DisplayPort |
DP 视频输出接口 |
|
2 |
USB 2.0 |
4x USB 2.0 接口 |
|
3 |
USB |
1x USB 10Gbps 接口 |
|
4 |
有线网卡 |
Realtek 2.5Gb 有线网卡 |
|
5 |
HDMI |
HDMI 视频输出接口 |
|
6 |
USB |
1x USB 20GbpsType-C 接口 |
|
7 |
USB |
2x USB 5Gbps 接囗 |
|
8 |
天线接口 |
WiFi 6E 天线接口 |
|
9 |
音频输出接口 |
S/PD IF OUT 光纤数字音频输出接口 |
|
10 |
音频插孔 |
5x 音频插孔 |
|
11 |
DisplayPort 1.4 |
3x DP1.4 视频输出接口 |
|
12 |
AC 100~240V |
交流电源接口 |
|
13 |
Type-C |
Type-C 视频输出接口 |
05 设备规格
|
型号 |
CS20-8K Pro |
|
|
机箱规格 |
4U 机箱 |
|
|
操作界面 |
DP ×1（最大 4096×2304@60Hz） |
|
|
CPU |
intel 24 核 32 线程处理器 |
|
|
内存 |
32G |
|
|
系统盘 |
1TB + 250GB M.2 高速固态硬盘（可扩容） |
|
|
采集卡（选配） |
HDMI、SDI、DP、DVI 接口 |
|
|
显卡 |
Quadro 8G 专业图形显卡 |
|
|
视频接口 |
DP1.4×3+Type-C ×1 |
|
|
单路最大输出 |
4096×2304@120Hz |
|
|
整机最大输出 |
8192×4608@60Hz |
|
|
音频 |
音频输入和多声道输出 |
|
|
网络 |
2.5Gb |
|
|
播控软件 |
GrandShow 软件 |
|
|
工作环境 |
温度 |
0℃~45℃/32°F~113°F |
|
湿度 |
10%RH~80%RH，无冷凝 |
|
|
存储环境 |
温度 |
0℃~50℃/32°F~122°F |
|
湿度 |
10%RH~90%RH，无冷凝 |
|
|
电气规格 |
电源 |
AC100~240V，50/60Hz |
|
功率 |
425W |
|
|
设备规格 |
净重 |
17kg/37.5lbs |
|
尺寸 |
宽 483.0mm×高 173.6mm×深 506.1mm |
|
06 信号格式
|
DP 1.4 x 3，TYPE-C x 1 |
||||||
|
技 术 规 格 |
输出 |
最大分辨率 |
色彩空间 |
采样 |
色深 |
帧率 |
|
4K |
4096x2304 |
YCbCr |
4;2:2 |
8/10 |
23.98,24,25,29.97,30,50,59. 94,60 |
|
|
YCbCr/RGB |
4:4:4 |
8/10 |
||||
|
3840x2160 |
YCbCr |
4;2:2 |
8/10 |
|||
|
YCbCr/RGB |
4:4:4 |
8/10 |
||||
|
2K |
2048x1080 |
YCbCr |
4;2:2 |
8/10 |
23.98,24,25,29.97,30,50,59. 94,60,100,120 |
|
|
YCbCr/RGB |
4:4:4 |
8/10 |
||||
|
1920x1080 |
YCbCr |
4;2:2 |
8/10 |
23.98,24,25,29.97,30,50,59. 94,60,100,120 |
||
|
YCbCr/RGB |
4:4:4 |
8/10 |
||||
